پیچ ها و ادوات اتصال کناف

اتصال اجزای مختلف سقف و دیوار کناف توسط انواع مخصوصی از پیچ ها و ادوات اتصال انجام می شود. ادوات اتصال کناف، طول، ساختار و کارایی مختلفی دارند. در این مقاله ما به معرفی و بررسی ویژگی های پیچ های اتصال پانل به سازه، پیچ های اتصال سازه به سازه، پیچ اتصال سازه به ساختار خشک، پیچ اتصال پانل مقاوم در برابر ضربه به سازه و همچنین انواع دیگری از ادوات اتصال نظیر پیچ و رول پلاگ، مهار چکشی و مهارهای ویژه اعضای توخالی پرداخته ایم. با ادامه مطلب همراه باشید.

1. پیچ های اتصال پانل به سازه

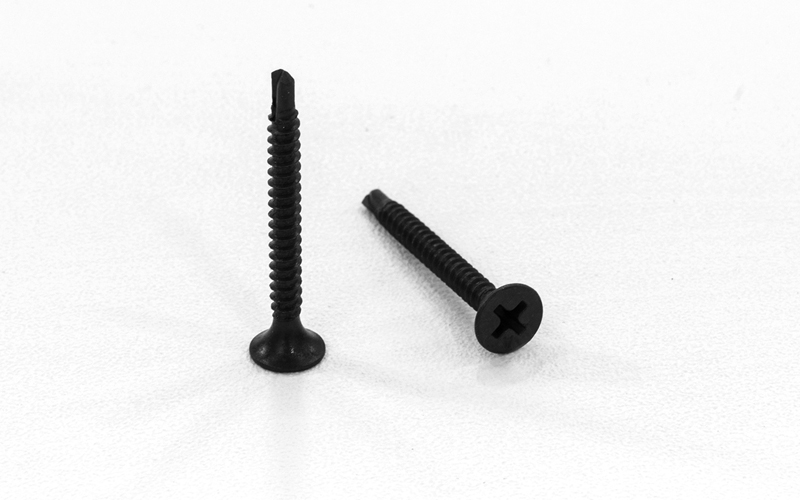

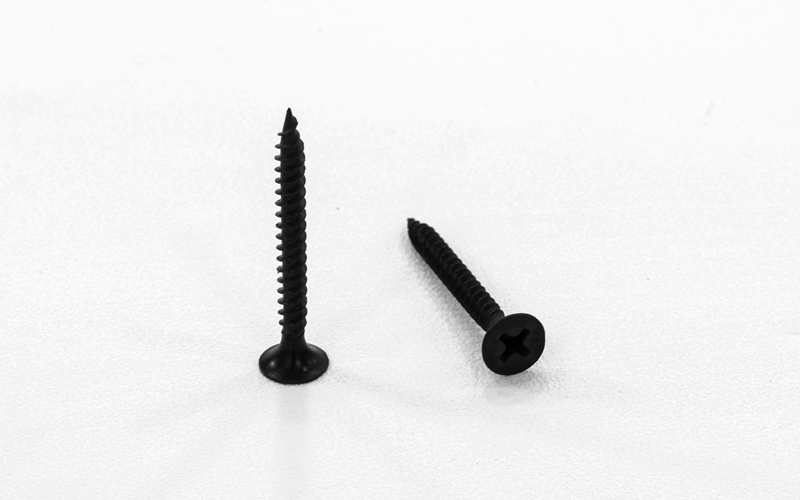

اینگونه پیچ ها در دو نوع تولید می شوند. نوع اول پیچ نوک تیز یا TN نام دارد که برای اتصال پانل به سازه تا ضخامت 7.0 میلیمتر مورد استفاده قرار می گیرند. نوع دوم پیچ سرمته یا TB می باشد که برای اتصال پانل به سازه با ضخامت بین 7.0 تا 2.25 میلیمتر بکار می روند. این دو نوع پیچ به طول های 25، 35، 45، 55 و 70 میلیمتر در بازار موجود هستند، اما رایج ترین طول پیچ مورد استفاده در ایران 25 و 35 میلیمتر می باشد.

2. پیچ های اتصال سازه به سازه

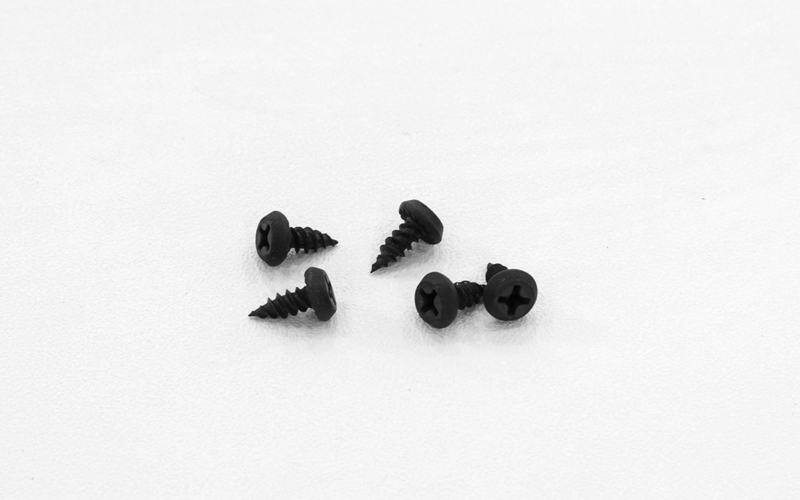

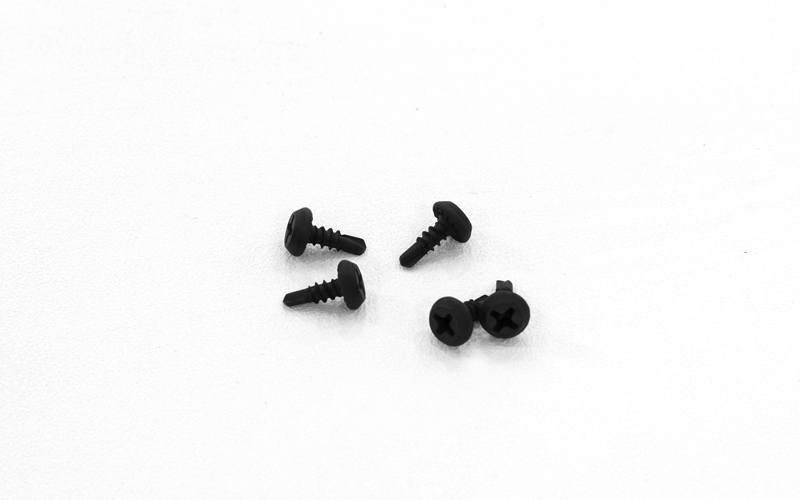

این پیچ ها در دو نوع تولید و عرضه می شوند. نوع اول پیچ نوک تیز یا LN و به طول 9 میلیمتر می باشد که برای اتصال دو یا چند سازه فلزی تا ضخامت 7.0 استفاده می شوند. نوع دوم پیچ سرمته دار یا LB، به طول 9.5 میلیمتر می باشد و برای اتصال سازه های فلزی با ضخامت بین 7.0 تا 2.25 میلیمتر بکار برده می شوند.

3. پیچ اتصال سازه به ساختار خشک

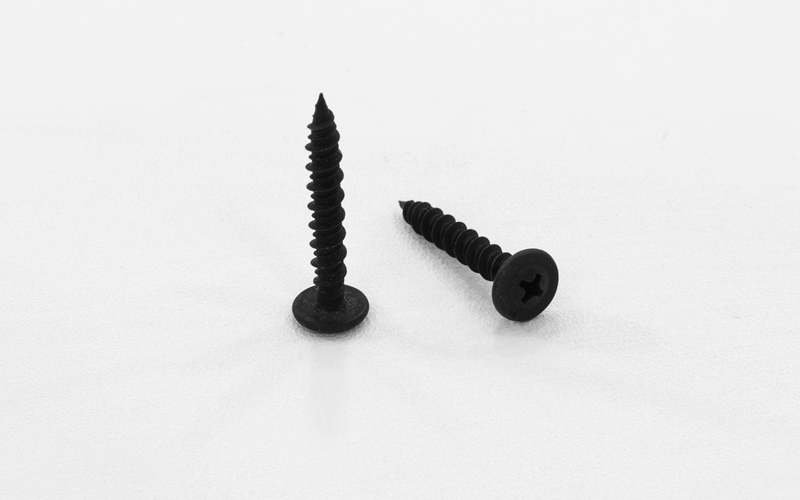

هنگامی که نیاز باشد یک سازه با ضخامت تا 7.0 میلیمتر به یک ساختار خشک تمام شده متصل شود، از پیچ نوک تیز FN استفاده می شود. این پیچ در طول های 35 و 65 میلیمتر تولید می شود. معمول ترین کاربرد این پیچ در اتصال رانر فوقانی دیوار به سقف کاذب می باشد.

4. پیچ اتصال پانل مقاوم در برابر ضربه به سازه

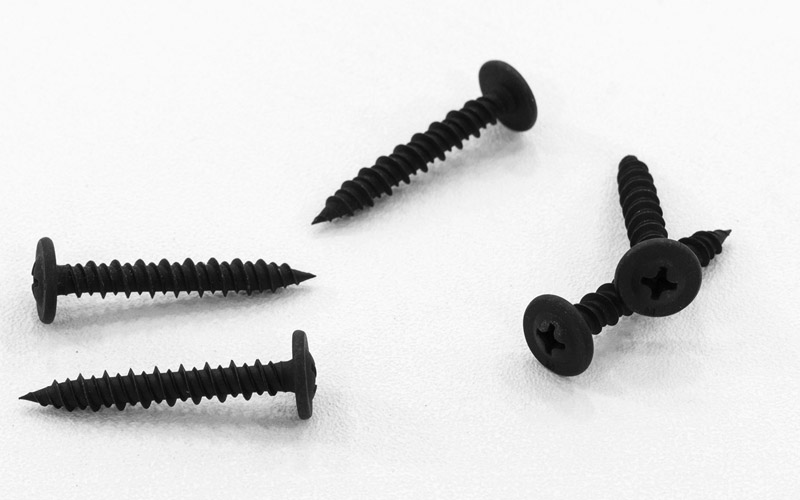

در مکان هایی چون مدارس و بیمارستان ها که احتمال ضربه و آسیب دیدگی به پانل ها زیاد است، از پانل های مقاوم در برابر ضربه استفاده می شود. برای اتصال این پانل به سازه، پیچ TN به کار می رود که در طول های 23 و 38 میلیمتر تولید می شوند.

5. پیچ و رول پلاگ

در سقف هایی که نمی توان آویزگیری انجام داد (نظیر سقف خود ایستا D131) نیاز است که استاد و رانر توسط ادوات مخصوص به سقف و دیوار زمینه وصل شود. این اتصال توسط پیچ و رول پلاگ انجام می شود که به قطر 4 میلیمتر و طول حداقل 50 میلیمتر تولید می شود.

6. مهار چکشی

در سقف های بتنی برای اتصال آویز به سقف از مهار چکشی استفاده می شود. تصویر این نوع مهار را در زیر مشاهده می نمایید.

7. مهارهای ویژه اعضای توخالی

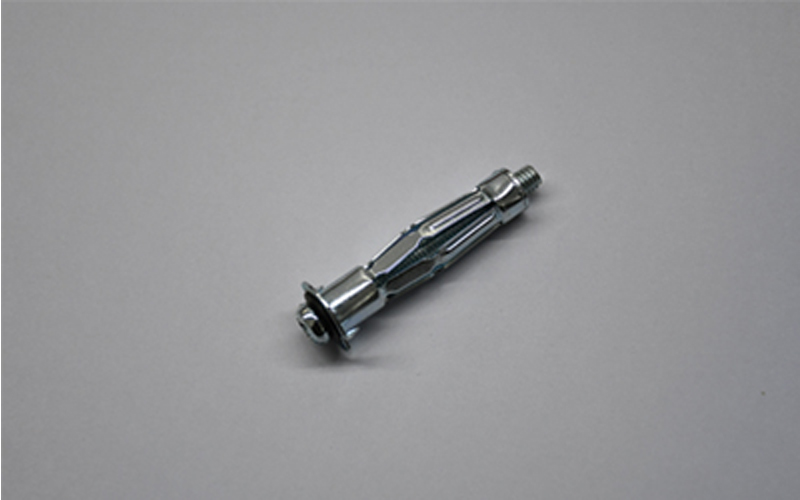

اگر بخواهیم اتصالی با یک عضو توخالی ایجاد کنیم، می توانیم بسته به میزان بار، از انواع مختلف مهارهای ویژه ی اعضای توخالی استفاده کنیم. خاصیت این نوع مهار این است که در پشت فضای خالی قلاب شده و محکم می شوند. برای اطلاعات بیشتر می توانید به مقاله ی روش های بارگذاری در ساختارهای کناف مراجعه کنید.

در این مطلب انواع پیچ های مورد استفاده در ساختار خشک (درای وال) کناف معرفی، ویژگی و کاربرد هرکدام توضیح داده شد. باید در نظر داشت که این ادوات اتصال را نمی توان جایگزین دیگری کرد و هرکدام از این پیچ ها موارد استفاده منحصر بفردی دارد.
