اتصالات
قطعات و ادواتی که برای اتصال اجزای مختلف ساختارهای کناف مورد استفاده قرار می گیرد را می توان به دو دسته کلی تقسیم کرد: اتصالات فلزی و ادوات اتصال.

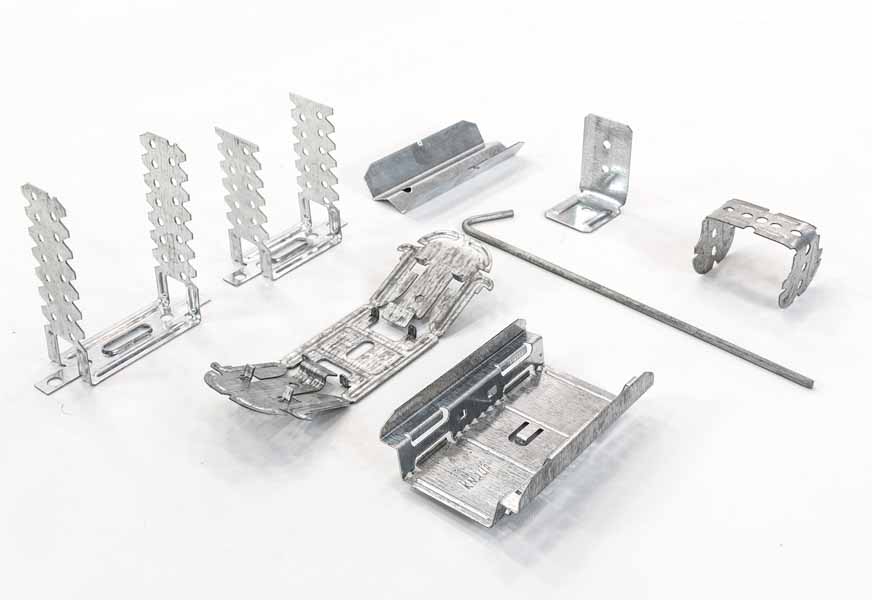

اتصالات فلزی
اتصالات فلزی قطعاتی هستند که نقش رابط و اتصال دهنده ی اجزای مختلف ساختارهای کناف را بر عهده دارند. قطعاتی مانند براکت، کیلیپس، رابط W و HT90 از جمله رایج ترین انواع اتصالات در سیستم های ساخت و ساز خشک به شمار می روند.

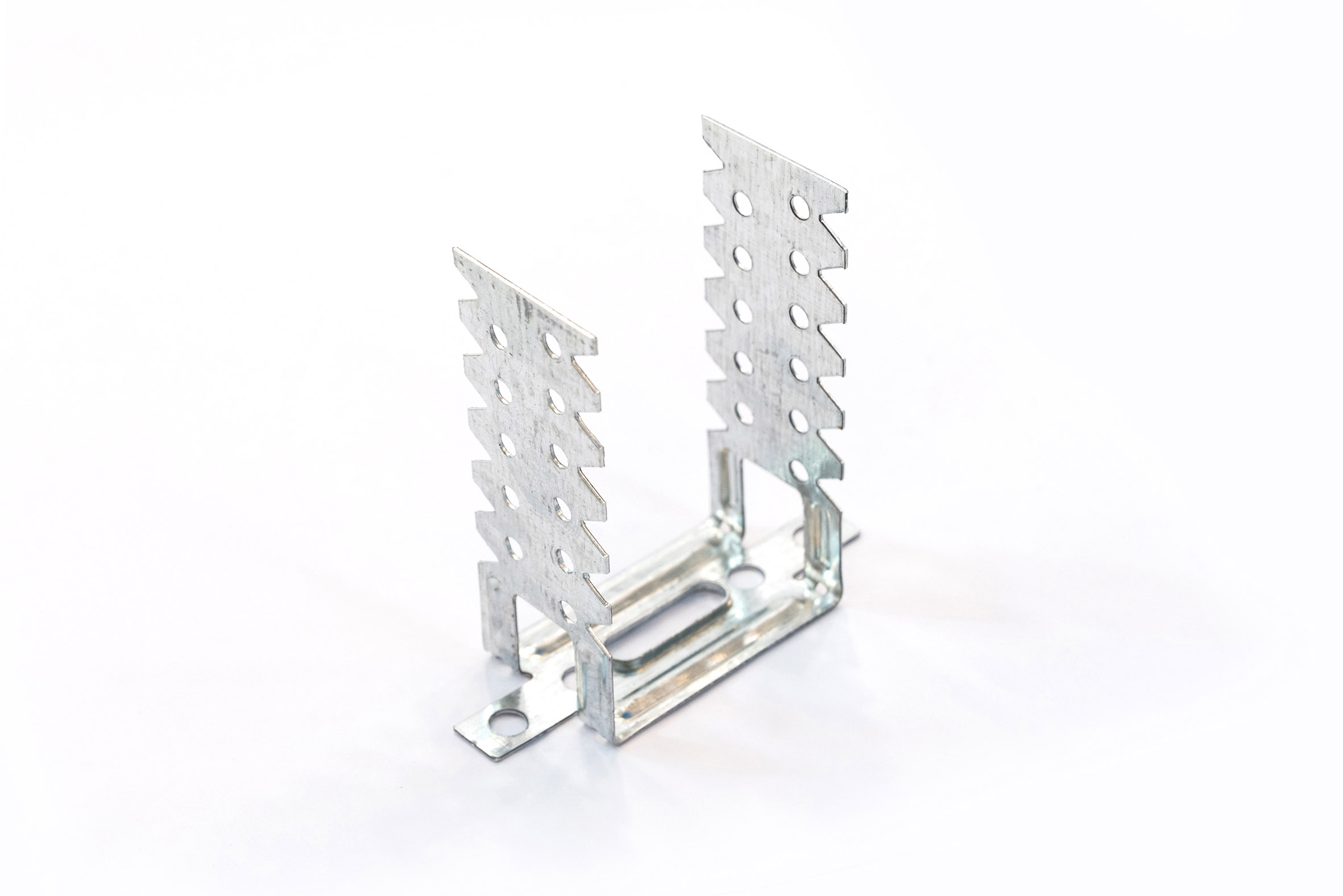

براکت (اتصال مستقیم)
از این قطعه برای اتصال زیرسازی سقف کاذب به سقف اصلی استفاده میشود. لازمه ی استفاده از این قطعه، کم بودن فاصله سقف کاذب از سقف اصلی است. براکت یا اتصال مستقیم در دو نوع برای سازه های F47 (براکت معمولی) و CD60 (براکت بلند) تولید می شود.

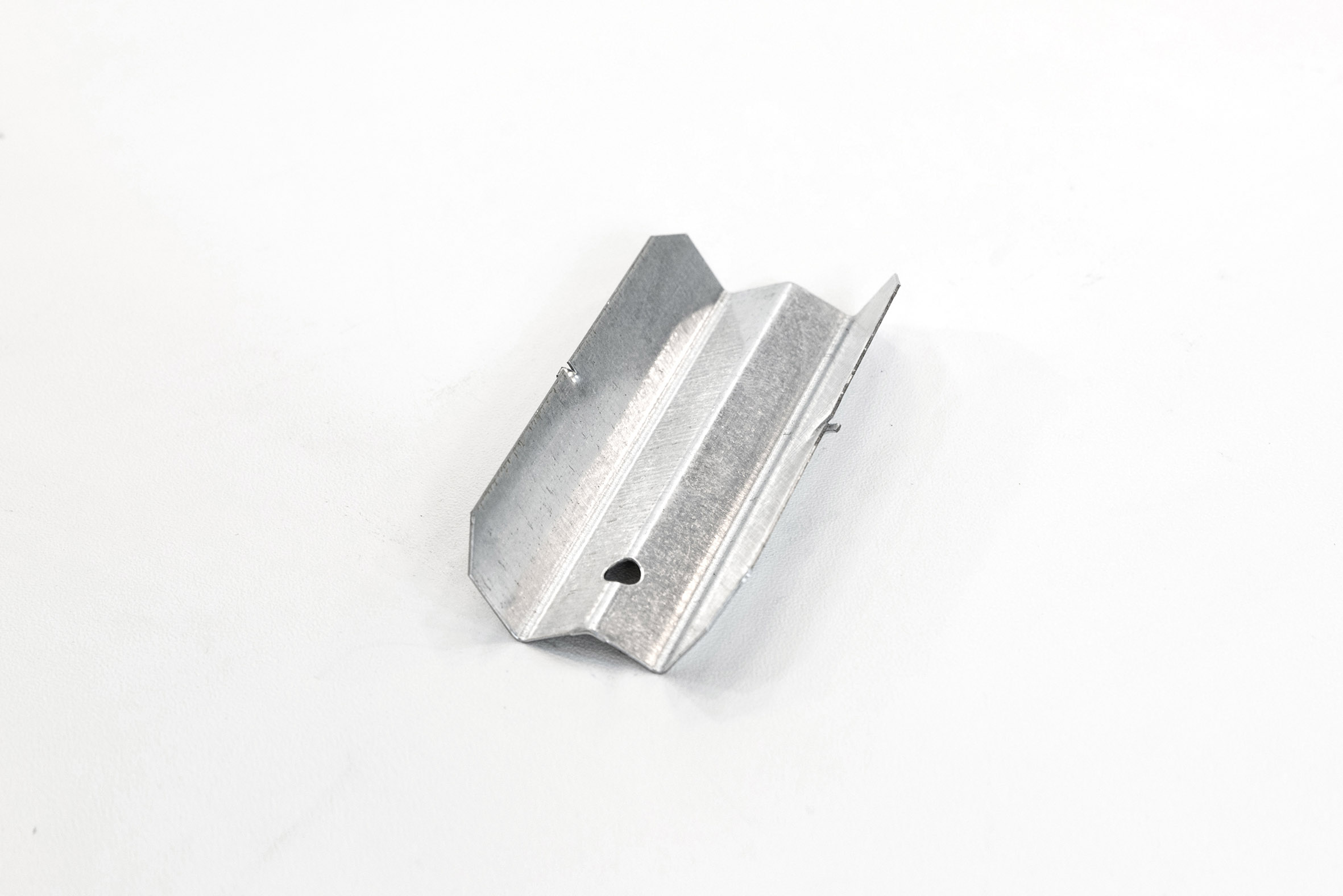

قطعه اتصال طولی (رابط W)
در هنگام اجرای زیرسازی با سازه های F47 یا CD60، اگر نیاز به افزایش طول سازه باشد، از قطعه ی اتصال طولی یا رابط W استفاده می شود. این قطعه در امتداد طولی سازه های باربر یا پانل خور قرار می گیرد. قطعه اتصال طولی، در دو نوع برای سازه های F47 و یا CD60 تولید می شود.

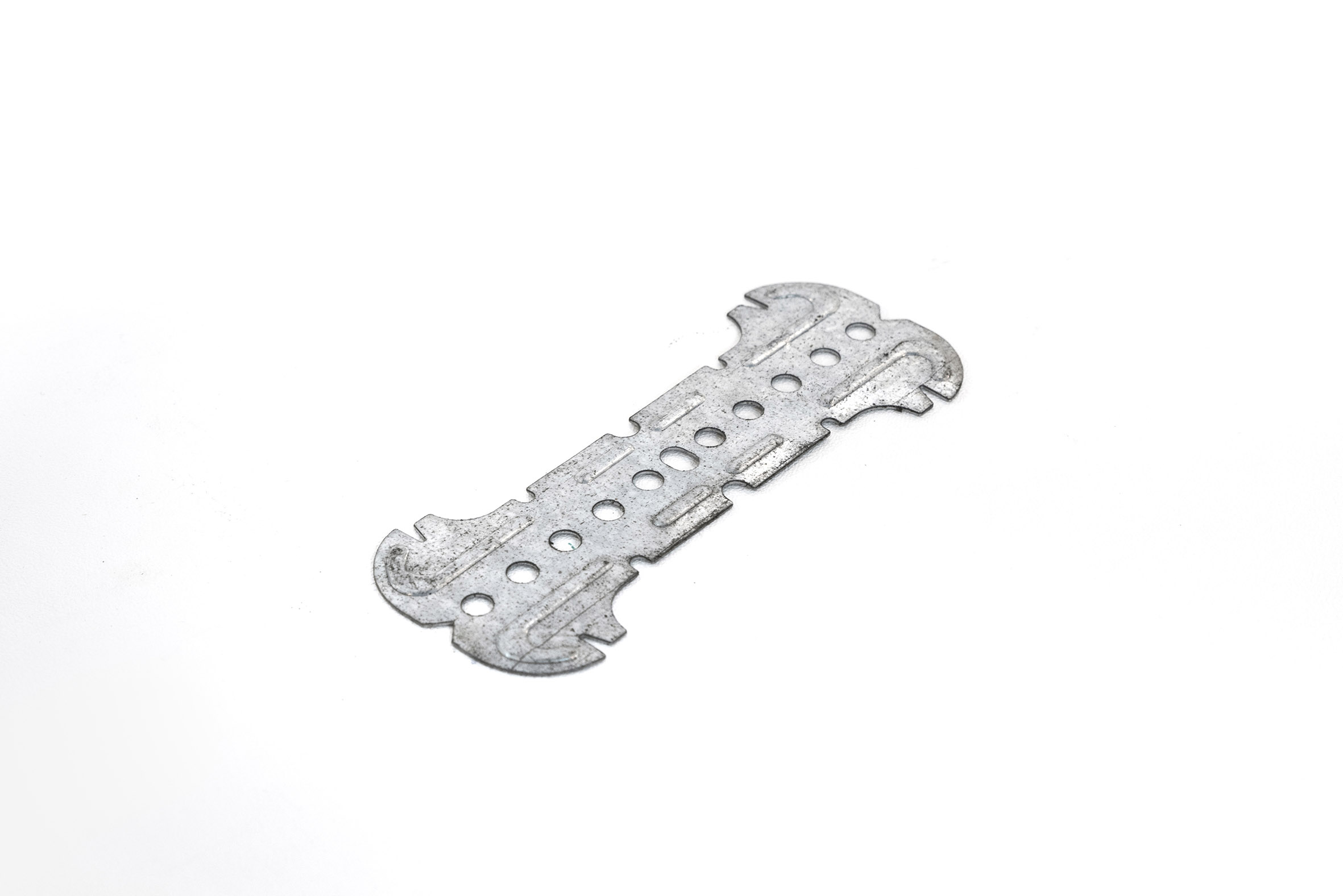

قطعه اتصال کامل (کلیپس)
قطعه اتصال کامل یا کلیپس برای اتصال سازه های باربر به سازه های پانل خور در سقف تیپ D112a مورد استفاده قرار می گیرد. این قطعه نیز در دو نوع برای سازه های F47 یا CD60 تولید می شود. در صورتی که امکان استفاده از قطعه اتصال کامل وجود نداشته باشد، می توان از قطعه اتصال نیمه استفاده کرد.

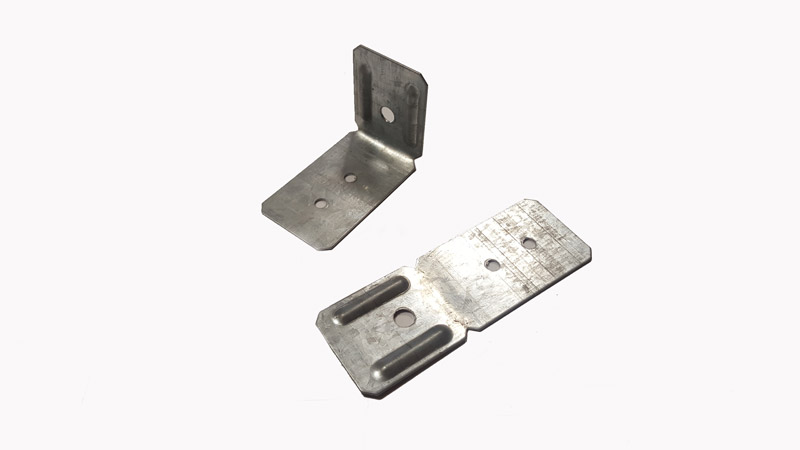

HT90
از قطعه اتصال HT90 برای اتصال آویز سیمی و یا آویز ترکیبی به سقف اصلی استفاده می شود.

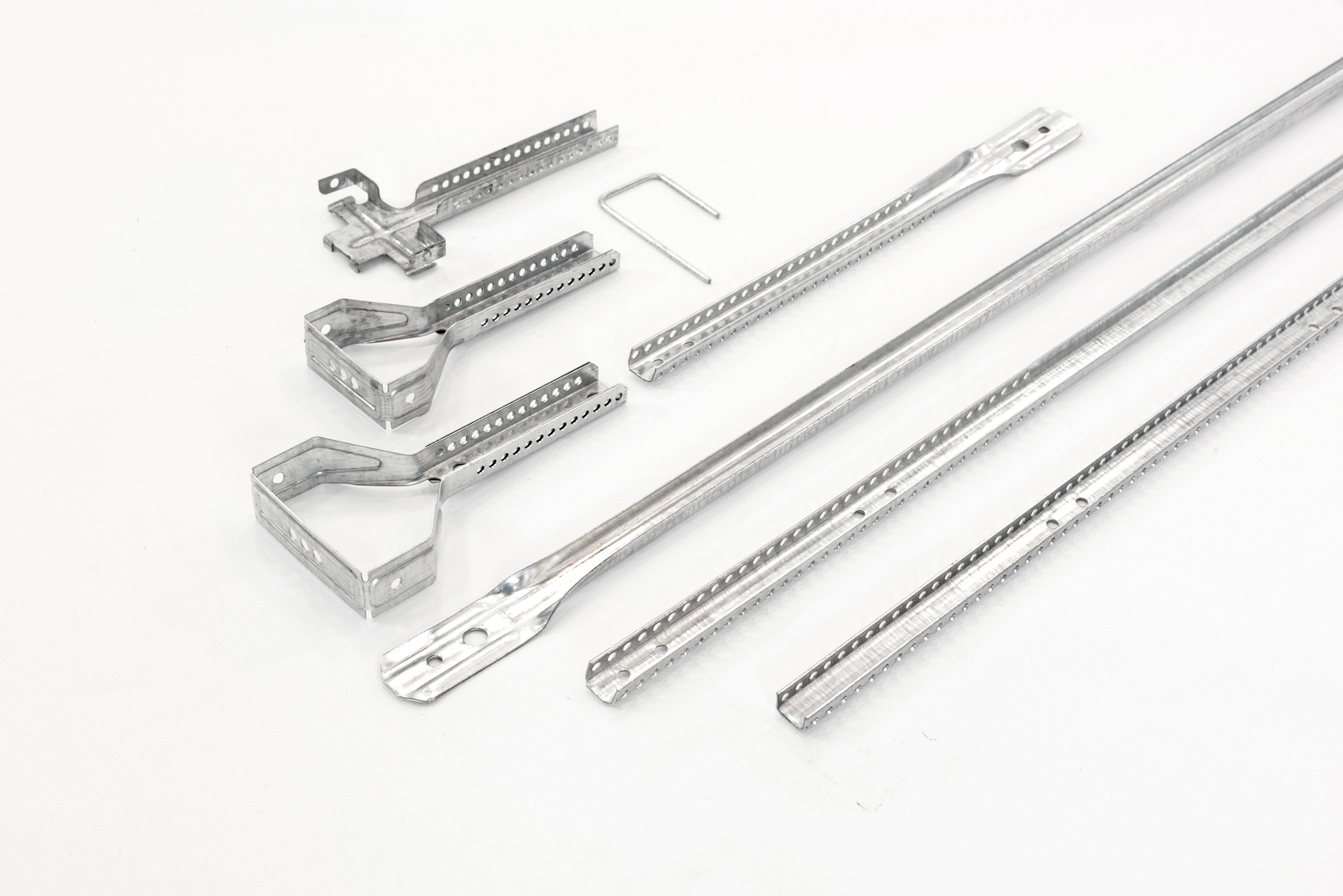

آویز نانیوس
یکی از قطعات اتصال کناف که سرعت و دقت اجرای کار را بسیار بالا می برد، آویز نانیوس است. با استفاده از این آویز می توان تا حداکثر 4 متر از سقف اصلی آویز گرفت. علاوه بر اجرای سریع و آسان، مقاومت در برابر زلزله و حریق نیز از جمله ویژگی های قابل توجه این نوع آویز به شمار می رود.
اجزای آویز نانیوس شامل موارد زیر است:
- قطعه اتصال سقفی یا آویز
- قطعه افزایش طول
- قطعه اتصال به زیرسازی (رکاب دار یا بدون رکاب – به رکاب چنگک هم گفته می شود)
- سوزن تنظیم ارتفاع یا پین
- قطعه رابط افزایش طول
ادوات اتصال
ادوات اتصال در ساختارهای کناف شامل انواع پیچ ها و مهارها می شود که هر کدام کاربرد مخصوص به خود را دارند. پیچ ها در دو دسته بندی کلی نوک تیز یا سرمته تقسیم بندی می شوند.
چهار گروه از متداول ترین انواع پیچ های مورد استفاده در سسیتم های ساخت و ساز خشک، به شرح زیر است:
- پیچ های نوک تیز اتصال پانل به سازه یا TN
- پیچ های سرمته اتصال پانل به سازه یا TB
- پیچ های نوک تیز اتصال سازه به سازه یا LN
- پیچ های سرمته اتصال سازه به سازه یا LB
