دیوار پوششی W116 کناف

در برخی از مکان ها نظیر سرویس بهداشتی، که لوله های تاسیسات زیادی به کار رفته، نیاز است دیواری اجرا شود که عبور و جاگذاری تاسیسات سریع و آسان انجام شود. دیوار W116 کناف، که به آن دیوار جداکننده تاسیساتی نیز می گویند، به گونه ای طراحی شده است که این قابلیت را دارد. در ادامه میخواهیم با جزئیات و نکات فنی بیشتری از دیوار W116 آشنا شویم.

برای اطلاع از سایر دیوارهای پوششی اینجا کلیک کنید: انواع دیوارهای پوششی کناف

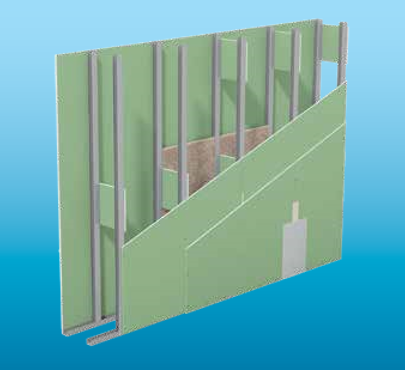

ساختار دیوار جداکننده W116

این دیوار از دو ردیف سازه و دو لایه پانل در هر طرف تشکیل شده است. در ساختار این دیوار نکته ای که باید به آن توجه شود، فاصله دو ردیف سازه به کار برده شده در ساختار این دیوار است. این دو ردیف سازه توسط برش هایی از پانل و به فواصل معین از یکدیگر اجرا می شوند. اجرای دو ردیف زیرسازی در این دیوار، امکان عبور تاسیسات مکانیکی بدون تداخل با زیرسازی فلزی را میسر می سازد. کاربرد دیوار W116 علاوه بر مکان های مرطوب، در محل قاب های بادبند دار نیز به کار می رود. چرا که در این صورت بادبندها می توانند در فاصله بین دو ردیف سازه قرار گیرند.

زیرسازی دیوار جداکننده W116 چگونه است؟

همانطور که در بالا اشاره شد، این نوع دیوار از دو ردیف سازه متصل به هم تشکیل می شود. این اتصال توسط برش هایی از پانل صورت می گیرد. قطعات پانل باید به ضخامت حداقل 12.5 میلیمتر، به ارتفاع حداقل 30 سانتیمتر و به فواصل 60 سانتیمتر اجرا شوند. نکته ای که در اینجا باید در نظر گرفت، اولین قطعه اتصال را می توان در فاصله 75 سانتیمتری از کف اجرا نمود. پیچ مورد استفاده از نوع TN باشد و حداقل 6 عدد بر روی استاد نصب شود. در کل فاصله ردیف های سازه و قطعات پانل به حجم تاسیساتی که قرار است کار شود بستگی دارد.

نحوه اجرای دیوار W116

1. ابتدا دو ردیف قاب سازه، با توجه به حجم تاسیسات، با فاصله معین از یکدیگر اجرا می شوند
2. در مرحله دوم ردیف اول استادها اجرا می شوند
3. در مرحله سوم ردیف دوم استادها به صورت موازی با ردیف اول استادها اجرا می شود
4. در این مرحله استادهای ردیف اول و دوم توسط قطعات برش خورده ای از پانل و به فواصل معین، به یکدیگر متصل می شوند
5. حال پانل ها در یک طرف دیوار نصب می شوند
6. در مرحله بعد و پس از اجرای تاسیسات، می توان عایق پشم معدنی را اجرا کرد

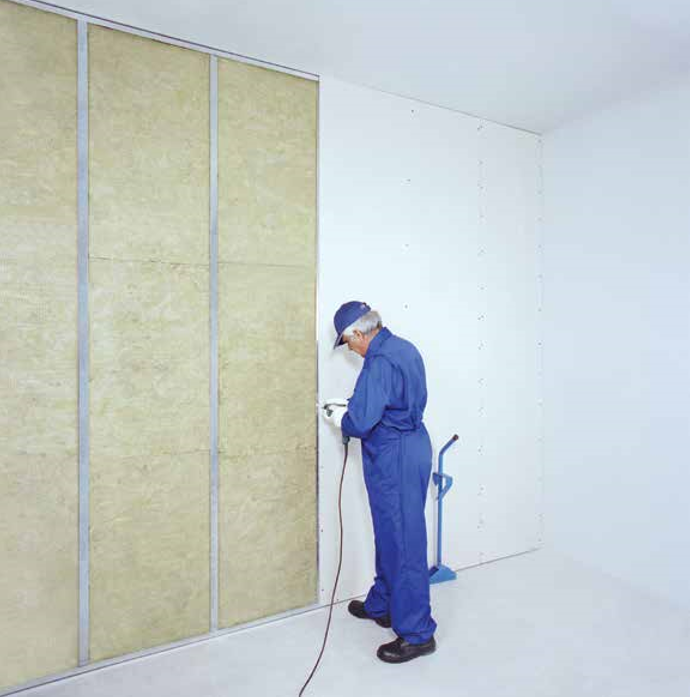

7. در این مرحله پانل های سمت دیگر دیوار به صورت حصیرچین نسبت به سمت اول اجرا می شوند
8. پس از نصب لایه اول پانل ها، لایه دوم به صورت حصیرچین نسبت به لایه اول اجرا می شوند
9. در مرحله آخر خروجی های تاسیسات به وسیله گردبر ایجاد می شوند

ارتفاع مجاز دیوار اجرای دیوار W116

اگر بخواهیم ارتفاع مجاز دیوار را براساس استاندارد DIN بدست آوریم، فرض می کنیم ارتفاع سقف 5 متر، ساختار دارای کد حریق و منطقه نصب 2 می باشد، در این صورت می توانیم در اجرای دیوار W116 از پروفیل CW75 به فواصل 60 سانتیمتر استفاده کنیم. اما اگر بخواهیم دیوار W116 را براساس استاندارد NF اجرا کنیم، طبق صفحه 91 کاتالوگ، فرض می کنیم ارتفاع سقف 5.1 متر، ساختار بدون کد حریق و منطقه نصب 2 باشد، در این صورت دو امکان وجود دارد: می توانیم پروفیل C70 به فواصل 30 سانتیمتر و یا به فواصل 40 سانتیمتر اجرا نمود.
