سقف کاذب کناف چیست؟ انواع، اجزا و مراحل اجرا

چهارشنبه، ۶ اردیبهشت ۱۴۰۲

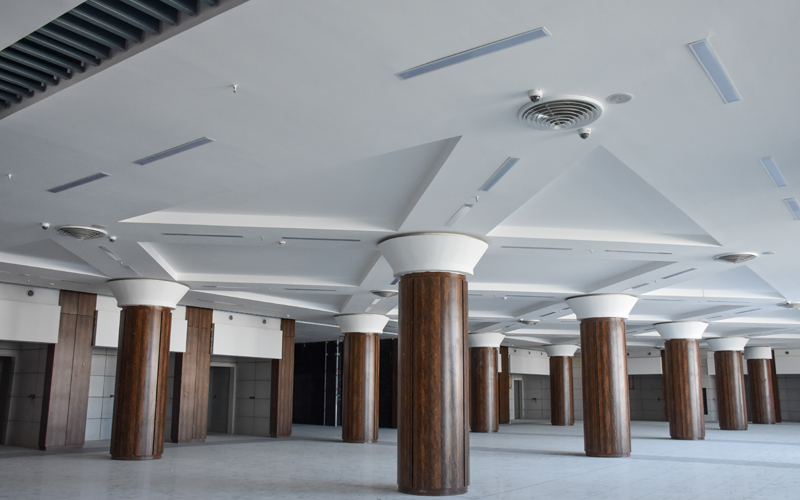

سقف کاذب کناف یکپارچه و مشبک با زیرسازی فلزی و صفحات گچی

سقف کاذب کناف پوششی سبک است که زیر سقف اصلی ساختمان اجرا می‌شود. این پوشش از زیرسازی فلزی و صفحات یا تایل‌های سقفی تشکیل می‌شود و می‌تواند سطحی یکپارچه یا شبکه‌ای از تایل‌های قابل برداشت ایجاد کند. فضای بین دو سقف نیز برای عبور تأسیسات و، در صورت نیاز، نصب عایق در نظر گرفته می‌شود.

انتخاب سقف فقط به مدل نورپردازی و ظاهر آن محدود نیست. میزان دسترسی به تأسیسات، شرایط رطوبتی، امکان آویزگیری، ارتفاع فضا و الزامات صوتی و حریق تعیین می‌کنند چه ساختاری مناسب پروژه است. در ادامه، انواع سقف کاذب کناف، تفاوت سیستم‌ها، اجزای اصلی و ترتیب اجرای آن‌ها را بررسی می‌کنیم.

سقف کاذب کناف چه کاربردی دارد؟

در ساختمان‌های مسکونی، اداری، تجاری و آموزشی، سقف کاذب برای پوشاندن تأسیسات، تنظیم تراز نهایی سقف، ایجاد نور مخفی و اجرای طرح‌های معماری به کار می‌رود. امکان تعبیه دریچه دسترسی و ترکیب بخش‌های یکپارچه و مشبک نیز به طراح اجازه می‌دهد ظاهر سقف را با نیازهای بهره‌برداری هماهنگ کند.

عملکردهایی مانند مقاومت در برابر آتش، کاهش انتقال صدا یا جذب صدا به مشخصات کل ساختار وابسته‌اند؛ نوع صفحه به‌تنهایی این ویژگی‌ها را تضمین نمی‌کند. نوع و تعداد لایه‌های پوشش، زیرسازی، عایق، اتصالات و جزئیات پیرامونی باید با سیستم انتخاب‌شده سازگار باشند.

انواع سقف کاذب کناف

از نظر شکل پوشش نهایی، دو گروه اصلی وجود دارد: سقف یکپارچه و سقف مشبک. سقف یکپارچه نیز می‌تواند با آویز از سقف اصلی یا به روش خودایستا اجرا شود. بنابراین «خودایستا» روش تأمین تکیه‌گاه سقف است، نه نوعی تایل یا طرح تزئینی.

مقایسه ساختار سقف کناف D112a با زیرسازی دوطرفه، D112b با زیرسازی یک‌طرفه، سقف خودایستا D131 و سقف مشبک

سقف کاذب یکپارچه با آویز؛ D112a و D112b

در این سقف، صفحات روکش‌دار گچی با پیچ به زیرسازی فلزی متصل می‌شوند. پس از درزگیری محل اتصال صفحات با نوار و بتونه مناسب، سطحی پیوسته برای اجرای پوشش نهایی به دست می‌آید. تعداد لایه‌ها، نوع صفحه و آرایش زیرسازی بر اساس مشخصات سیستم تعیین می‌شود.

  • D112a با زیرسازی دوطرفه: سازه‌های باربر به آویزها متصل می‌شوند و سازه‌های پانل‌خور در امتداد عمود بر آن‌ها قرار می‌گیرند. صفحات به سازه‌های پانل‌خور پیچ می‌شوند.

  • D112b با زیرسازی یک‌طرفه: سازه‌های متصل به آویز هم‌زمان نقش باربر و پانل‌خور را دارند. این سیستم برای هر سطح و هر هندسه‌ای قابل تعمیم نیست.

D112b برای سقف ساده و فاقد شکست، با سطح کمتر از ۵۰ مترمربع، دهانه کمتر از ۴ متر و ارتفاع آویزگیری کمتر از ۵۰ سانتی‌متر در نظر گرفته می‌شود. انتخاب نهایی و فاصله اجزا همچنان باید مطابق مشخصات همان ساختار باشد. جزئیات بیشتر را در مقاله تفاوت سقف کاذب D112a و D112b بخوانید.

سقف کاذب مشبک

در سقف مشبک، شبکه‌ای از سازه‌های سپری یا T شکل به کمک آویزها تراز می‌شود و تایل‌ها داخل شبکه قرار می‌گیرند. در ساختار متداول با شبکه نمایان، تایل‌ها روی سپری تکیه دارند و برای دسترسی به پشت سقف می‌توان آن‌ها را برداشت.

این ویژگی برای فضاهایی با نیاز مکرر به بازدید تأسیسات کاربردی است. نوع تایل باید با کاربری فضا انتخاب شود؛ مشبک بودن سقف به‌خودی‌خود به معنی آکوستیک بودن یا مقاومت آن در برابر رطوبت نیست. برای آشنایی با اجزا و تایل‌ها، مقاله سقف کاذب مشبک کناف را ببینید.

سقف خودایستا D131

در سقف خودایستا، زیرسازی بین تکیه‌گاه‌های دیواری دو طرف دهانه قرار می‌گیرد و به آویز از سقف اصلی نیاز ندارد. استادهای افقی، به‌صورت تکی یا دوبل مطابق طرح، زیرسازی پوشش یکپارچه را تشکیل می‌دهند.

این روش زمانی قابل بررسی است که آویزگیری ممکن یا مطلوب نباشد؛ برای مثال، تأسیسات متراکم مانع دسترسی به سقف اصلی شده باشد. بااین‌حال، ظرفیت دیوارهای تکیه‌گاهی، اتصال پیرامونی، دهانه و وزن پوشش باید بررسی شوند. خودایستا بودن به معنی امکان اجرا روی هر دیوار یا در هر دهانه نیست. اطلاعات تکمیلی در مقاله سقف کاذب خودایستا D131 آمده است.

سقف‌های ترکیبی و سقف زیر سقف

می‌توان در یک فضا بخش‌هایی از سقف یکپارچه و مشبک را کنار هم اجرا کرد. ساختار «سقف زیر سقف» نیز برای ترکیب یک سقف پایه با سقف زیرین کاربرد دارد؛ برای نمونه، سقف پایه الزام عملکردی مشخصی را تأمین می‌کند و سقف زیرین شکل معماری موردنظر را می‌سازد. اتصال و بارگذاری این دو بخش باید در طراحی دیده شود؛ نصب سقف دوم روی هر سقف موجود مجاز نیست.

مقایسه سقف کاذب یکپارچه و مشبک

معیار انتخاب

سقف یکپارچه

سقف مشبک با شبکه نمایان

ظاهر نهایی

سطح پیوسته؛ مناسب طرح‌های ساده و فرم‌های معماری

سطح تقسیم‌شده به شبکه تایل‌ها

دسترسی به تأسیسات

از محل دریچه‌های پیش‌بینی‌شده

با برداشتن تایل‌های قابل دسترس

عملیات تکمیلی

نیازمند درزگیری و آماده‌سازی سطح برای پوشش نهایی

تایل‌های پیش‌ساخته معمولاً به درزگیری در محل نیاز ندارند

شرایط رطوبتی

انتخاب صفحه و جزئیات متناسب با میزان رطوبت

وابسته به مشخصات تایل و شبکه؛ برای سلول‌های تر توصیه نمی‌شود

عملکرد صوتی و حریق

وابسته به ساختار آزموده‌شده و اجرای همه اجزای آن

وابسته به نوع تایل، زیرسازی و جزئیات سیستم

اجزای اصلی سقف کاذب کناف

فهرست مصالح باید بر اساس کد ساختار تهیه شود. تعویض یک قطعه با قطعه‌ای که فقط ظاهر مشابه دارد، ممکن است اتصال یا عملکرد سقف را تغییر دهد.

  • زیرسازی فلزی: در سقف یکپارچه شامل سازه‌های باربر، پانل‌خور و اجزای پیرامونی متناسب با سیستم است. در سقف مشبک از شبکه سپری و در سقف خودایستا از استاد و رانر متناسب با طرح استفاده می‌شود.

  • آویز و اتصال به سقف اصلی: بار سقف آویزدار را به عضو مناسب ساختمان منتقل می‌کند. نوع اتصال باید با جنس و ظرفیت بستر سازگار باشد.

  • صفحات یا تایل‌ها: نوع، ضخامت و تعداد لایه‌های صفحات گچی یا مشخصات تایل بر اساس کاربری و الزامات ساختار تعیین می‌شود.

  • پیچ و قطعات اتصال: برای اتصال صفحات، سازه‌ها و آویزها به کار می‌روند و طول و نوع آن‌ها باید با محل مصرف هماهنگ باشد.

  • مصالح تکمیلی: نوار و بتونه درزگیر، نوار جداکننده، دریچه دسترسی و عایق از اجزایی هستند که برحسب جزئیات اجرایی به ساختار اضافه می‌شوند.

برای شناخت هر قطعه، دو راهنمای انواع سازه‌های کناف و کاربرد آن‌ها و انواع اتصالات کناف و کاربرد آن‌ها را مطالعه کنید.

چگونه سقف مناسب پروژه را انتخاب کنیم؟

دسترسی به تأسیسات و ارتفاع مفید

محل تجهیزات قابل سرویس، دریچه‌ها، چراغ‌ها و کانال‌ها باید پیش از زیرسازی مشخص باشد. در سقف یکپارچه، دسترسی به پشت سقف از دریچه‌ها انجام می‌شود؛ در سقف مشبک، امکان برداشت تایل‌ها دسترسی گسترده‌تری فراهم می‌کند. فاصله از سقف اصلی نیز باید فضای لازم برای تجهیزات، آویز و زیرسازی را تأمین کند و با ارتفاع مفید اتاق هماهنگ باشد.

رطوبت و نوع پوشش

برای فضاهای مرطوب متعارف ساختمان، مانند آشپزخانه و حمام، صفحات مقاوم در برابر رطوبت MR یا صفحات دارای مقاومت هم‌زمان در برابر حریق و رطوبت FM، مطابق شرایط سیستم انتخاب می‌شوند. این صفحات ضدآب نیستند. در رطوبت شدید یا تماس مستمر با آب، باید ساختار مناسب با صفحات سیمانی و جزئیات مربوط بررسی شود. فضاهایی مانند استخر، الزامات جداگانه‌ای برای خوردگی، تهویه و کنترل بخار دارند.

نیاز صوتی و مقاومت در برابر آتش

اگر هدف کم کردن پژواک داخل اتاق است، باید عملکرد جذب صدای پوشش بررسی شود. اگر هدف کاهش انتقال صدا بین فضاهاست، معیار انتخاب، عایق‌بندی صوتی کل ساختار است. این دو نیاز با هم متفاوت‌اند. در سقف دارای کد حریق نیز نوع و تعداد صفحات، فاصله زیرسازی و آویزها، عایق و جزئیات اتصال باید مطابق ساختار تأییدشده باقی بماند.

تکیه‌گاه و بارهای متصل به سقف

پیش از انتخاب سیستم، امکان اتصال مطمئن به سقف اصلی یا دیوارهای تکیه‌گاهی بررسی می‌شود. چراغ، دریچه و تجهیزات نیز باید در محاسبه و جزئیات بارگذاری دیده شوند. بارهایی که از ظرفیت مجاز ساختار بیشترند، به تکیه‌گاه مستقل و مناسب نیاز دارند؛ نباید وزن تجهیزات سنگین را صرفاً به صفحه گچی تحمیل کرد.

مراحل اجرای سقف کاذب کناف

ترتیب زیر مربوط به اجرای معمول سقف یکپارچه آویزدار است. سقف مشبک و خودایستا جزئیات متفاوتی دارند. فاصله آویزها، سازه‌ها و پیچ‌ها باید مطابق مشخصات همان سیستم و متناسب با وزن و تعداد لایه‌های پوشش تعیین شود.

۱. برداشت ابعاد و تهیه نقشه اجرایی

ابعاد فضا، تراز سقف، جنس بستر، مسیر تأسیسات و محل بازشوها برداشت می‌شود. سپس نوع ساختار، آرایش زیرسازی، محل آویزها و جزئیات لبه‌ها و شکست‌ها مشخص می‌شود. جانمایی نورپردازی باید با شبکه زیرسازی هماهنگ باشد.

۲. تعیین تراز و اجرای اجزای پیرامونی

تراز نهایی علامت‌گذاری می‌شود و اجزای پیرامونی با اتصال مناسب به بستر نصب می‌شوند. جزئیات جداکننده و اتصال به دیوار باید مطابق طرح باشد تا حرکت نسبی اجزا به‌درستی مدیریت شود.

۳. نصب آویزها و زیرسازی فلزی

آویزها به نقاط مناسب سقف اصلی متصل می‌شوند. سپس سازه‌های باربر و، در سیستم دوطرفه، سازه‌های پانل‌خور نصب و تراز می‌شوند. اتصال به مصالح پرکننده سقف، بدون تأیید ظرفیت و جزئیات اتصال، جایگزین اتصال به عضو مناسب ساختمان نیست. در پایان این مرحله، استحکام اتصالات و یکنواختی تراز کنترل می‌شود.

۴. هماهنگی تأسیسات و کنترل پشت سقف

پیش از بستن صفحات، اجرای تأسیسات و دسترسی آینده به آن‌ها کنترل می‌شود. زیرسازی اطراف بازشوها و تجهیزات، محل دریچه‌ها و عایق احتمالی باید تکمیل شده باشد. بریدن سازه برای عبور چراغ یا کانال، بدون پیش‌بینی تقویت مناسب، جزئیات سقف را تغییر می‌دهد.

۵. نصب صفحات و پیچ‌کاری

صفحات با آرایش تعیین‌شده در سیستم نصب می‌شوند. جهت نصب، جابه‌جایی محل درزها، طول و فاصله پیچ‌ها و نحوه اتصال لبه‌ها باید رعایت شود. سر پیچ باید بدون پارگی روکش، صفحه را به زیرسازی متصل کند. در پوشش چندلایه، آرایش لایه‌ها و اتصال هر لایه نیز مطابق جزئیات همان ساختار اجرا می‌شود.

۶. درزگیری و آماده‌سازی سطح

محل اتصال صفحات با بتونه و نوار درزگیر مناسب تکمیل می‌شود. سر پیچ‌ها و جزئیات لبه‌ها نیز پرداخت می‌شوند. پس از خشک شدن مصالح و آماده‌سازی متناسب با پوشش نهایی، رنگ یا پوشش پیش‌بینی‌شده اجرا می‌شود. کیفیت سطح نهایی به اجرای صحیح زیرسازی، نصب صفحات و درزگیری در کنار هم وابسته است.

مراحل اجرای سقف کاذب یکپارچه؛ نصب سازه باربر و پانل‌خور، تکمیل زیرسازی، نصب و پیچ‌کاری صفحات و درزگیری

در سقف مشبک، پس از تعیین تراز و نصب آویزها، شبکه سپری تکمیل و تایل‌ها در آن قرار داده می‌شوند. در سقف خودایستا نیز ابتدا تکیه‌گاه‌های پیرامونی و زیرسازی متناسب با دهانه اجرا می‌شوند؛ مرحله آویزگیری از سقف اصلی وجود ندارد.

پیش از تحویل سقف چه مواردی بررسی شود؟

  • نوع صفحات، سازه‌ها و اتصالات با مشخصات سیستم و فهرست مصالح تطابق داشته باشد.

  • محل و فاصله آویزها، سازه‌ها و پیچ‌ها مطابق نقشه و مشخصات ساختار اجرا شده باشد.

  • تأسیسات قابل سرویس از محل‌های پیش‌بینی‌شده در دسترس باشند.

  • بازشوها، شکست‌ها و تجهیزات متصل به سقف، زیرسازی و تکیه‌گاه مناسب داشته باشند.

  • درزهای حرکتی و جزئیات اتصال پیرامونی، در محل‌های لازم اجرا شده باشند.

  • تراز سطح، وضعیت روکش صفحات، پیچ‌کاری و کیفیت درزگیری پیش از پوشش نهایی کنترل شده باشد.

هزینه اجرای سقف کاذب کناف به چه عواملی بستگی دارد؟

مساحت به‌تنهایی برای برآورد کافی نیست. نوع سیستم، تعداد و نوع لایه‌های پوشش، ارتفاع آویزگیری، پیچیدگی طرح، شکست‌ها، میزان زیرسازی، دریچه‌ها، عایق و شرایط دسترسی کارگاه بر مقدار مصالح و حجم کار اثر می‌گذارند.

برای مقایسه پیشنهادها، محدوده کار را یکسان کنید: آیا درزگیری، آماده‌سازی سطح، رنگ، نورپردازی و تأمین دریچه‌ها در مبلغ اعلامی منظور شده‌اند؟ نام ساختار و مشخصات مصالح باید کنار قیمت درج شود تا پیشنهادها قابل مقایسه باشند.

برای انتخاب ساختار و برآورد تأمین مصالح یا اجرای سقف کاذب در شیراز، می‌توانید ابعاد فضا، ارتفاع، کاربری و طرح موردنظر را با فراشار مطرح کنید. شماره تماس: ۰۷۱۳۸۸۲.

پرسش‌های متداول سقف کاذب کناف

حداقل فاصله سقف کناف از سقف اصلی چقدر است؟

یک عدد ثابت برای همه سیستم‌ها وجود ندارد. ارتفاع اجزای زیرسازی، روش اتصال، تراز بستر و فضای لازم برای چراغ و تأسیسات تعیین‌کننده‌اند. این فاصله باید پیش از اجرا در مقطع سقف مشخص شود.

برای حمام می‌توان سقف کناف اجرا کرد؟

بله، با انتخاب ساختار و پوشش مناسب شرایط رطوبتی و رعایت جزئیات اجرا. صفحه MR یا FM برای رطوبت متعارف ساختمان با صفحه ضدآب یکسان نیست. در تماس مستمر با آب یا رطوبت شدید، انتخاب سیستم باید جداگانه بررسی شود.

آیا می‌توان لوستر یا تجهیزات سنگین را به سقف کناف بست؟

روش اتصال به وزن و محل بار و ظرفیت سیستم بستگی دارد. تجهیزات سنگین یا بارهای خارج از ظرفیت مجاز سقف باید تکیه‌گاه مستقل مناسب داشته باشند. اتصال مستقیم به صفحه، بدون بررسی ظرفیت، مبنای قابل‌قبولی برای نصب نیست.

سقف کاذب کناف عایق صداست؟

عملکرد صوتی به ساختار انتخاب‌شده وابسته است. نوع پوشش، تعداد لایه‌ها، فضای پشت سقف، عایق و جزئیات اتصال مؤثرند. برای جذب صدا و کاهش انتقال صدا باید معیارهای متفاوتی بررسی شوند.

برای بازدید مکرر تأسیسات، کدام سقف مناسب‌تر است؟

سقف مشبک با تایل قابل برداشت، دسترسی گسترده‌تری فراهم می‌کند. در سقف یکپارچه نیز می‌توان با جانمایی درست دریچه‌ها، نقاط موردنیاز را در دسترس قرار داد. محل تجهیزات قابل سرویس باید پیش از انتخاب طرح سقف مشخص شود.
